Exakta- und Exa-Spulen www.dresdner-kameras.de



Teile des folgenden Abschnittes sind im Downloadbereich als pdf-Datei verfügbar.

Als Exakta- und Exa-Sammler hat man häufig das Problem, falsche oder gar keine Filmaufwickelspulen in einer Kamera vorzufinden und bisher finden sich auch nicht allzu viele Angaben zu der korrekten Spulenbestückung. Deshalb soll die vorliegende Übersicht hierbei eine kleine Hilfestellung geben.

Die Bezeichnung der Spulenversion (blaue Zahl oben links in der Abbildung) erfolgt in Anlehnung an Aguila, Clement; Rouah, Michel: Exakta Collection 1933-1987. DDP-Image-Editions Saint Amans Soult 2003, ISBN 2-9519891-0-5.

Bei dem Zeitraum der Verwendung gibt es je nach Quelle deutliche Unterschiede, daher sind diese Zahlen nur als Anhaltspunkt zu betrachten. Korrigiert wurde aber die Angabe aus der Literatur, dass Version 2 nur bis 1956 Verwendung fand. Richtig ist, dass die Exa (0) bis 1962 gebaut wurde. Daher muss auch die Spule bis 1962 für diese Kamera verwendet worden sein. Die Version 4.3 findet man nur bei der Exa 1c, einige Kameras enthalten aber noch die Version 4.2. Wahrscheinlich gab es größere Restbestände an Spulen der Version 4.2 oder der Übergang erfolgte während der Produktion etwa 1986. Durch die Austauschbarkeit der Spulen besteht auch die Möglichkeit, dass die Besitzer die komfortablere ältere Spule mit Klemmblech „nachgerüstet“ haben.

Der Farbcode der Aufwickelspulen gibt die Gewähr der korrekten Drehrichtung und des richtigen Kerndurchmessers, damit ist die Beachtung dieser Farbgebung entscheidend für Filmtransport und Bildschritt. Alle Filmspulen sind aber bei Einhaltung des Farbcodes austauschbar. Das heißt, beispielsweise jede Spule mit Farbcode grün, lässt sich in allen Kameras einsetzen, für die grün codierte Spulen vorgesehen sind, die Bauart (Metallkern, Kunststoffkern oder Vollkunststoff) spielt hierbei keine Rolle.

1. Übersicht der Filmaufwickelspulen für die 35mm-Exakta und Exa

Abbildung
in Einbaulage

Farbcode




Drehrich-
tung „L/R“

Höhe
„F“ (mm)

Durch-
messer
„K“ (mm)

Material Spulen-
kern
„M“

Film-
klemm-
blech

Verwen-
dung



Zeitraum (ca.)





(ohne)







links



1,5



10



Metall



ja

(zwei
gerade
Blech-
kanten)



Kine-Exakta (Vorkrieg)



1936-1943





(ohne)







links



1,5



10



Metall



ja

(eine
gerade
Blech-
kante)



Kine-Exakta (Nachkrieg);

Exakta II;

Exakta Varex
 (Version 1)


1945-1950





schwarz







links



8



10



Metall



ja



Exakta Varex
(Version 2);

Exakta Varex VX;

Exa (0)



1951-1962

Bei dieser Spule ist zu beachten, dass sie in der Exakta Varex (Version 2) und Varex VX den Film mit der Schichtseite (matt) nach innen wickelt, in der Exa (0) jedoch mit der Schichtseite nach außen!



blau







links



8



12



Metall



ja



Exakta
Varex IIa;

Exakta
 Varex IIb;

Exakta
VX 1000


1956-1969



Kunst
-stoff


ja


Exakta
VX 1000;

Exakta
VX 500


1969-1972




grün







rechts



8



10



Metall



ja



Exa I;

Exa II;

Exa IIa;


1960-1964



Kunst-
stoff


ja


Exa Ia;

Exa 1b;

Exa 1c;

Exa IIb;

Exa 500


1964-1986




grün







rechts



8



10



Kunst-
stoff



nein

(Spulen-
kern
geschlitzt
mit Halte-
nasen)



Exa 1c



1986-1987

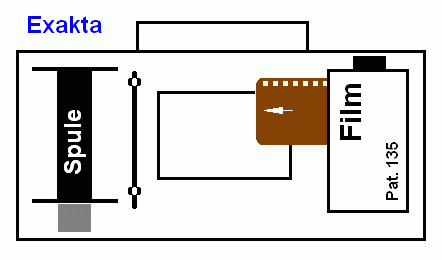

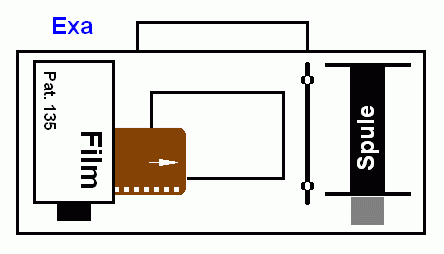

2. Einbaulage der Spulen in der Kamera (schematisch)

schematische Einbaulage Exakta
schematische Einbaulage Exakta

3. Abbildungen

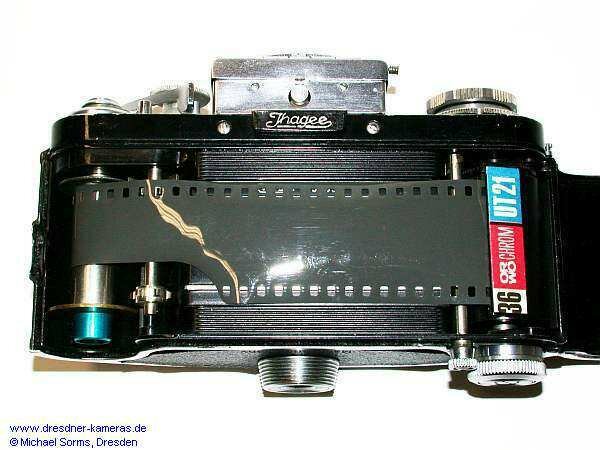

Einbaulage der Spule und des Films in Exakta-Kameras (unabhängig vom jeweiligen Farbcode)

Einbaulage der Spule und des Films in Exakta-Kameras (unabhängig vom jeweiligen Farbcode)

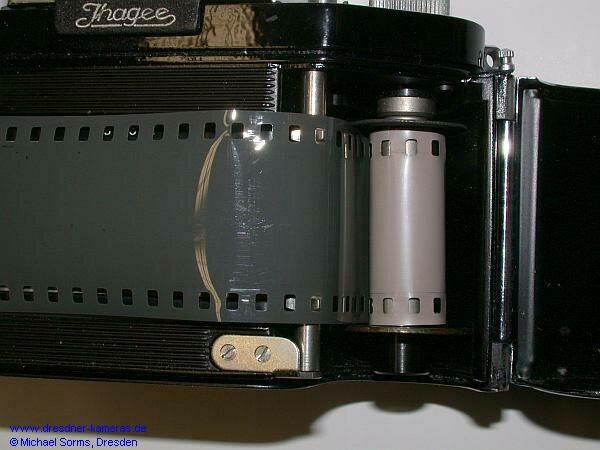

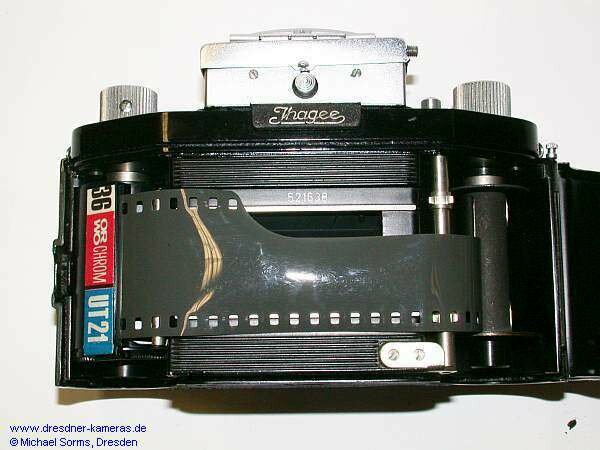

Einbaulage der Spule und des Films in Exa (0)-Kameras (Schichtseite wickelt nach außen)

Einbaulage der Spule und des Films in Exa (0)-Kameras (Schichtseite wickelt nach außen)

Einbaulage der Spule und des Films in Exa (0)-Kameras (Schichtseite wickelt nach außen)

Einbaulage der Spule und des Films in Exa (0)-Kameras (Schichtseite wickelt nach außen)

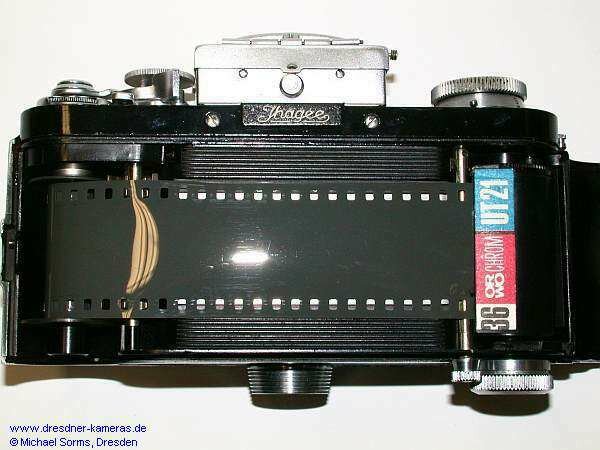

Im Gegensatz zur Exa (0) wickelt die Exakta Varex VX mit der schwarzen Spule die Schichtseite nach innen.

Im Gegensatz zur Exa (0) wickelt die Exakta Varex VX mit der schwarzen Spule die Schichtseite nach innen.

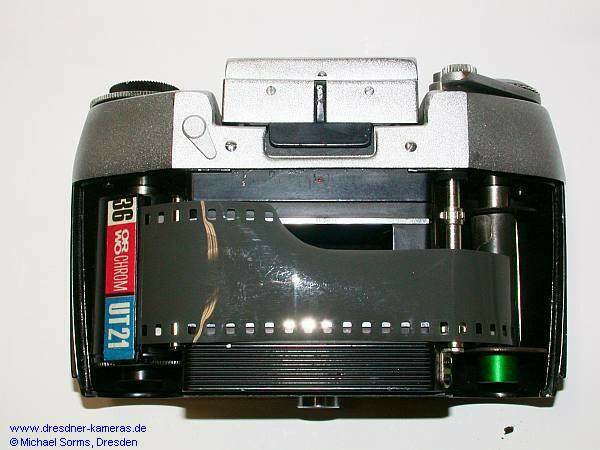

Einbaulage der Spule und des Films in Exa I/Ia/1b/1c/II/IIa/IIb/500-Kameras (Schichtseite wickelt nach innen)

Einbaulage der Spule und des Films in Exa I/Ia/1b/1c/II/IIa/IIb/500-Kameras (Schichtseite wickelt nach innen)

Einbaulage der Spule und des Films in Exa I/Ia/1b/1c/II/IIa/IIb/500-Kameras (Schichtseite wickelt nach innen)

Einbaulage der Spule und des Films in Exa I/Ia/1b/1c/II/IIa/IIb/500-Kameras (Schichtseite wickelt nach innen)
